Jamming Dimanapun dan Kapanpun dengan Mini Amplifier Guitar Portable
Amplifier adalah komponen elektronika yang dipakai untuk menguatkan daya atau tenaga secara umum. Nah, pada gitar listrik, amplifier berfungsi untuk menghasilkan suara, penguat yang digunakan untuk mendapatkan suara yang kita dengar. Coklatfriends tentunya udah ga asing kan dengan benda yang satu ini? Combo Amplifier adalah jenis amplifier yang paling umum, terdiri dari kabinet speaker power amplifier dan pre-amplifier. Dari dulu sampai sekarang bentuk fisik amplifier terkesan gitu-gitu aja ya, guys.

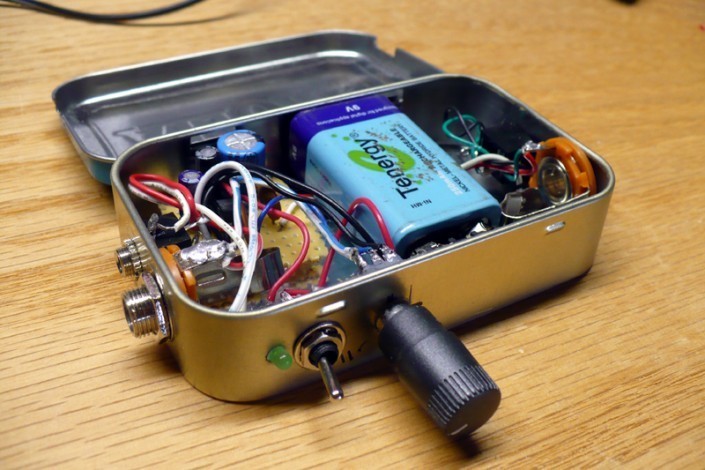

Nah, di era yang serba portable sekarang ini, amplifier hadir dengan fisik yang lebih kecil/mini yang dikenal dengan mini amplifier portable. Dengan ukurannya yang lebih kecil, pengguna bisa memakai amplifier portable ini dimana saja dan mudah dibawa kemana aja. Kali ini, saya mau kasih tau nih guys skema rangkaian untuk membuat’ DIY’ (do it yourself) mini amplifier portable. Supaya coklatfriends bisa coba membuatnya di rumah.
- Rangkaian mini gitar amplifier dengan IC LM386
Bahan-bahan yang diperlukan:
- R1 10 ohm
- C1 10 μF 25V Elco
- C2 220 μF 25V Elco
- C3 0,01 μF
- C4 0,005 μF
- Potensio 10K
- IC LM386
- Socket IC LM386
- Adaptor 5-12 volt
Skema rangkaian mini gitar amplifier portable dengan IC LM386
- Rangkaian mini amplifier untuk bass/gitar
Bahan-bahan yang diperlukan:
- P1______1M Linear Potentiometer
- P2______100K Log Potentiometer
- R1______68K
- R2______470K
- R3______2K7
- R4______8K2
- R5______680R
- R6______220K
- R7______39R
- R8______2R2
- R9______220R
- R10______1R
- R11______100R
- R12______1K5
- C1______100pF 63V
- C2,C5,C9,C14__100nF 63V
- C3______100μF 25V
- C4______47μF 25V
- C6______4n7 63V
- C7______470pF 25V
- C8______2μ2 25V
- C10______2200μF 25V
- C11______22nF 63V
- C12______2200μF 25V
- C13______1000μF 25V
- D1_______3mm LED Merah
- Q1_______BF245 atau 2N3819
- IC1_______TDA2003 10W
- SW1,SW2______SPST toggle atau slide switches
- J1______6.3mm mono jack socket
- J2______6.3 stereo jack socket
- J3______mini DC power socket
- SPKR______4 ohm car loudspeaker 100 atau 130mm diameter
selamat mencoba di rumah ya, guys! Cheers!
